Frsky 2.4Ghz   
    Hack Module

取付方法

• Home>
• HackModule

・使用機器

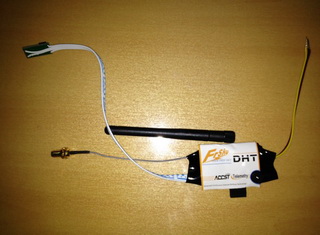

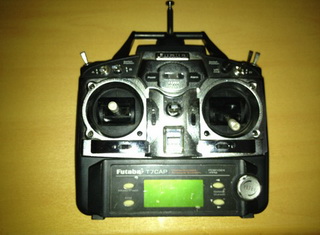

     Frsky 2.4 Ghz Hack Module              Futaba T7CAP

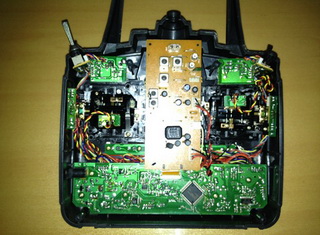

・送信機裏側のネジを４本外し、バックカバーを外す

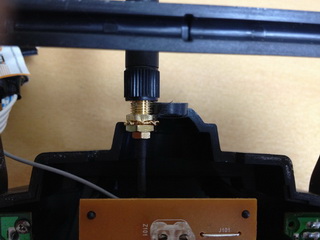

・アンテナを取付けるため、ヤスリで天面を削る（削らなくてもナットをしっかり止めれば取付られそう！）

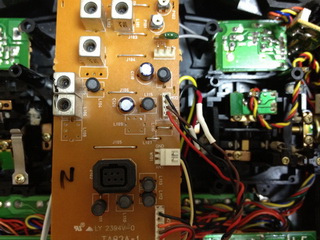

・基盤よりVCC・GND・PPMの配線を探します

 T7CAPではこのコネクター部の３本に 集約されているのですぐにわかります。
MOD=PPM

・配線のハンダ付け
     基盤裏側でＰＰＭ・ＧＮＧ              ＶＣＣは配線をカットしハンダ

（ＶＣＣをカットすることで、７２Ｍｈｚの出力をなくします。）

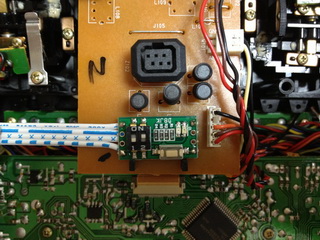

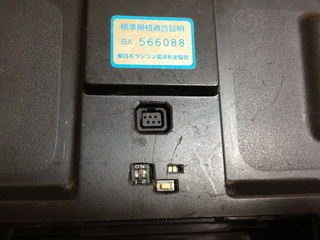

・バインドボタンのモジュール取付
     基盤に両面テープで固定              バックカバーに穴あけ

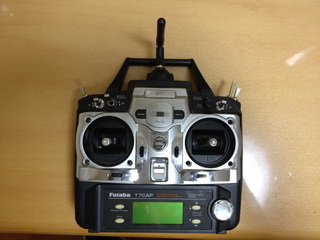

・バックカバーを取付けて終了！
バインドセットアップ

• 送信機のモードをＰＰＭにする
• モジュールF/Sボタンを押しながら電源を入れる
• 受信機のボタンを押しながら電源を入れる
• 受信機と送信機の電源を切る
• 受信機と送信機の電源を入れると動作します
 （詳しくは取説参照願います）


  今回は７２Ｍｈｚを使用しない設定でしたので、既存のアンテナ穴を使用しましたが、 ７２Ｍｈｚも使う場合には、アンテナ取付穴をあける必要が有ります。
  また、ＶＣＣの配線をカットしましたが、カットしたＶＣＣ配線に２ウエイスイッチ を追加する事で、共存が可能となります。
（ＶＣＣ配線をカットしなくても問題なく動作すると思われますが、２．４Ｇｈｚと ７２Ｍｈｚを同時に発信しますので、バッテリーの負荷にもなり、干渉の可能性も 有ると思われます。）
改造は自己責任で行ってください。
（改造しましたが、動作チェックのみでフライトはしていません。）
